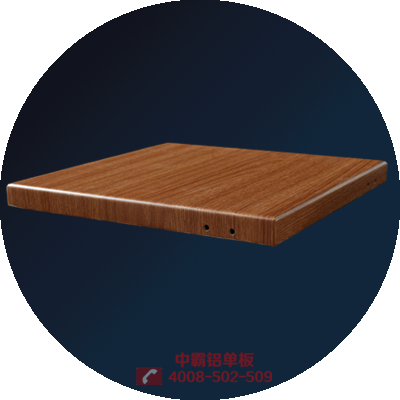

鈑金制圖以盡可能清楚地表達出鋁單板的形狀、尺寸、配件及噴涂頤色為目的。形狀越簡單，使用方技術細節要求越低.制圖越簡單;反之亦然。以最簡單的矩形平板為例，只需注明長寬，再加以輔助說明即可。輔助說明包括板厚(即加工所用鋁板材厚度)、折邊寬度、角碼類里(角碼孔類型，高角碼或低角碼，角碼頭朝向，角碼起始距離及間距)、噴涂類型(可噴涂粉、獲兩漆、報碳漆等.注明顏色》。形狀復雜的鋁單板，則需繪出圖形以表達其形狀、尺寸。使用方若對角碼位置提出具體要求，就需要在圖形中繪出。

　       鋁單板的折邊對于加強抗變形能力有很大作用，也方便了角碼的安裝，一般為20mm，使用方如果有要求，則依照其要求。角碼是鋁單板的連接構件，安裝工正是通過它將鋁單板固定于建筑之上。作為建筑裝飾材料，美觀無疑對鋁單板才是最重要的，鋁單板用作幕墻有兩種基本安裝方式:留縫和密拼。留縫安裝的單板，其角碼孔為常規，有鉚釘頭出于折邊外，所有角碼均可通過螺絲固定在建筑上，安裝牢固，也便于更換，所留縫隙填以密封膠。
